Экструзионная линия для производства гофрированных труб: выбор подходящей машины для производства электропроводящих труб

Растущий спрос на подземные кабельные каналы и внутреннюю проводку в зданиях активно стимулирует крупные инвестиции в специализированное производство. Инфраструктурные проекты требуют надежных путей для критически важных линий электропередачи и связи. Современные установки в значительной степени полагаются на специализированные трубопроводы для защиты этих уязвимых сетей от воздействия окружающей среды.

Производство высококачественных электропроводящих труб требует тщательного баланса между жесткостью структурного кольца и эффективностью материала. Этот тонкий баланс диктует очень специфические конфигурации машин. Покупка готовой экструзионной линии без сопоставления ее с окончательными спецификациями трубопроводов часто приводит к потерям материала. Это также может привести к нестабильной толщине стенок или быстрому износу машины.

В этой статье руководителям предприятий и покупателям B2B предоставлена ​​научно обоснованная концепция. Вы узнаете, как оценить и выбрать идеальное оборудование для вашего производственного цеха. Мы рассмотрим, как подобрать полимерные материалы к конкретным настройкам оборудования для оптимального производства.

Ключевые выводы

• Материал диктует машину: для труб из ПВХ/ХПВХ требуются конические двухшнековые экструдеры из-за термочувствительности. Если вы используете гранулы ПВХ, вы можете выбрать одношнековый экструдер из ПВХ. в то время как кабелепроводы PE/MPP лучше всего работают с одновинтовыми системами.

• Структура определяет настройку линии: одностенные гибкие трубопроводы требуют компактных установок с одним экструдером; подземные воздуховоды с двойными стенками требуют систем совместной экструзии с независимым управлением внутренней/внешней стенкой.

• Точность зависит от калибровки: поддержание вакуумного давления от -0,03 до -0,08 МПа имеет решающее значение для достижения стабильной гофрированной геометрии и высокой кольцевой жесткости (до SN40).

• Долгосрочная выгода по сравнению с первоначальными затратами: оценка компонентов поставщиков (например, ПЛК Siemens, инверторов ABB) обеспечивает надежный срок службы 15–20 лет.

Определение критериев успеха при производстве электромонтажных труб

Производство электротехнических защитных труб представляет собой уникальную инженерную задачу. Вы должны производить изделие с идеально гладкой внутренней стенкой. Гладкая внутренняя поверхность снижает трение при натяжении, когда подрядчики прокладывают тяжелые тросы. В то же время вам нужна хорошо структурированная внешняя стена. Этот гофрированный профиль обеспечивает необходимую кольцевую жесткость.

Использование гофрированной структуры дает огромные экономические преимущества. Это снижает расход сырья до 60% по сравнению с цельными трубами. Вы получаете такую ​​же устойчивость к раздавливанию, тратя гораздо меньше на объемные полимеры. Однако для реализации этой экономии необходимы четкие требования, предъявляемые к приложениям.

Прежде чем покупать оборудование, рассмотрите следующие основные сценарии применения:

• Внутренняя проводка здания: для этого применения требуется высокая гибкость и огнестойкость. Производители обычно используют ПВХ для создания одностенных гибких труб.

• Подземная прокладка кабелей. Глубокие траншеи требуют высокой устойчивости к раздавливанию и длительных непрерывных трасс. В этом секторе доминирует двустенный HDPE.

• Бестраншейное/направленное бурение. Горизонтальное бурение требует исключительной жесткости и термостойкости. Лучше всего здесь работают материалы МПП (модифицированный полипропилен).

Экструзия одностенных и двустенных гофрированных труб для кабельных каналов

Ваша целевая структура продукта напрямую определяет планировку всего вашего завода. Прежде чем сравнивать характеристики машин, необходимо выбрать правильный структурный подход. Обычно мы делим эти системы на две отдельные категории.

Экструзия одностенного гофрированного картона

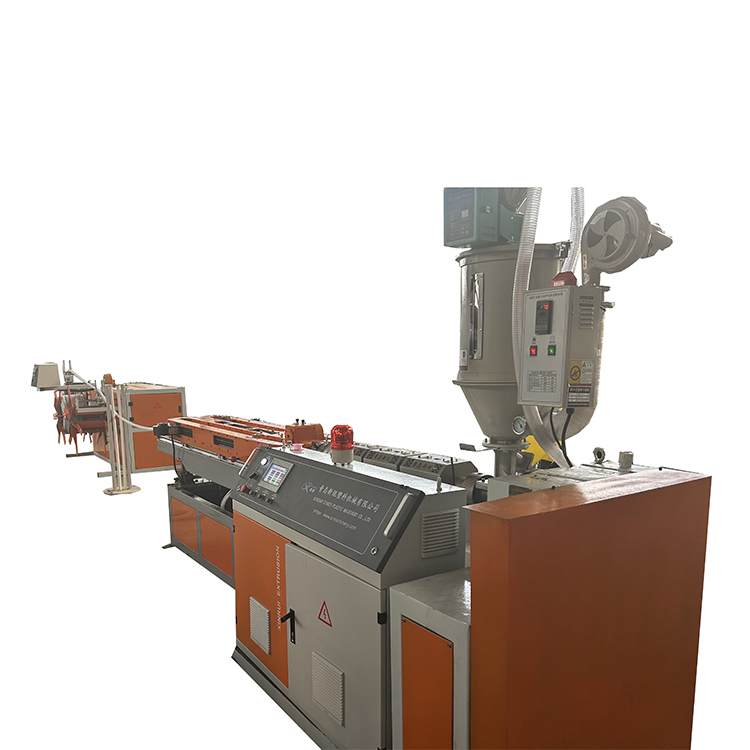

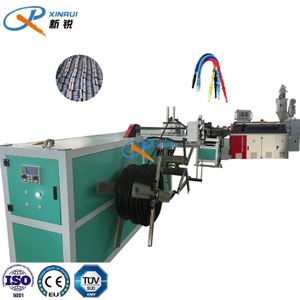

Линии производства одностенных труб производят гибкие трубопроводы, главным образом, для внутренних помещений жилых и коммерческих зданий. Они имеют простую конфигурацию машины.

1. Конфигурация машины: вам нужен только один экструдер, формовочная машина, намоточная машина и машина для резки. Эта установка отличается компактностью и высокой гибкостью производства.

2. Выходная мощность: эти линии оптимизированы для диаметров от малого до среднего, обычно от 9 до 250 мм.

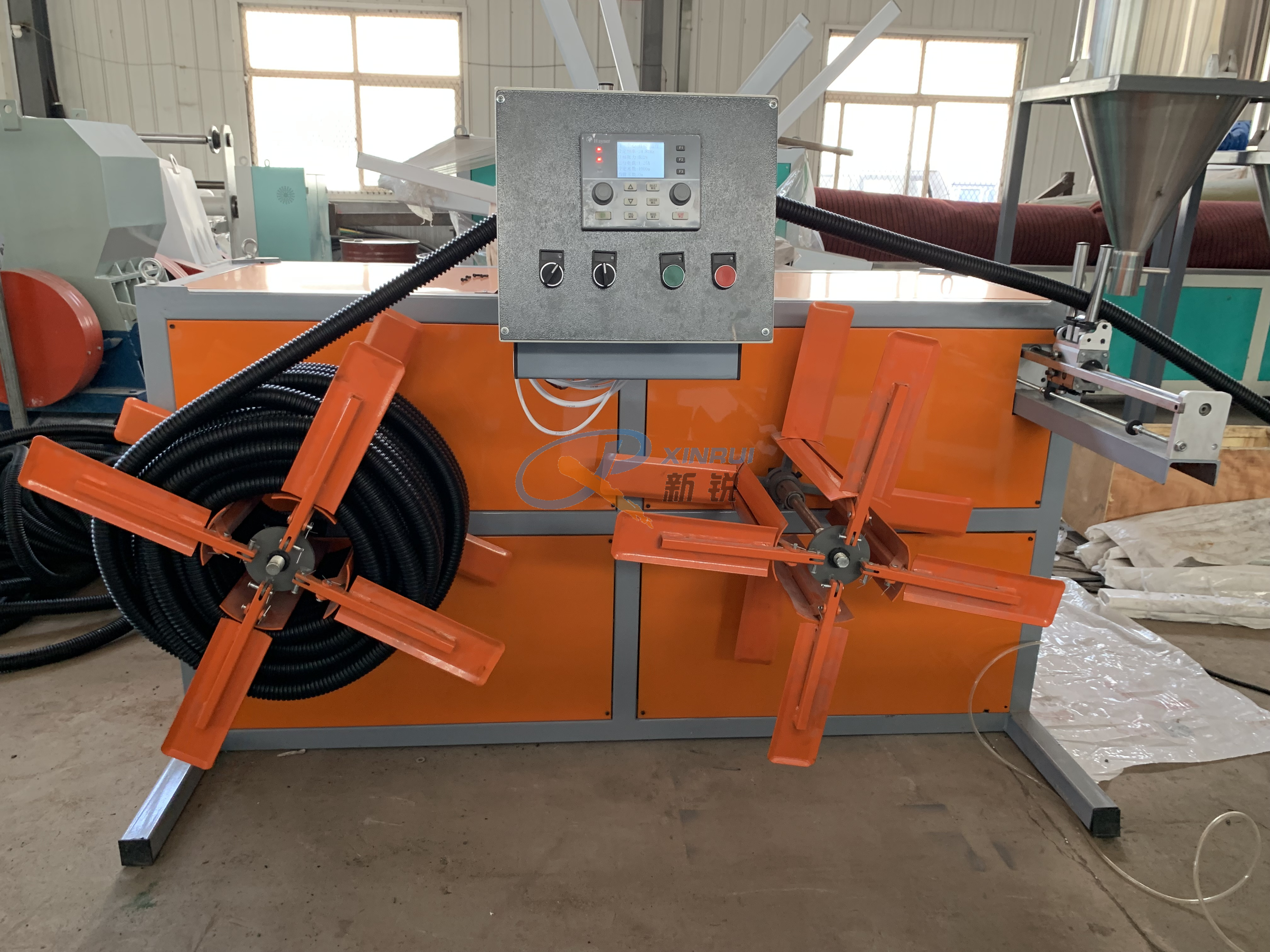

3. Упаковка: Готовая продукция легко сворачивается в рулоны длиной 30-50 метров.

4. Скорость линии: Целевая производственная скорость часто достигает 25-40 м/мин, что обеспечивает высокий ежедневный оборот.

Экструзия двухстенного гофрированного картона

Кабелепроводы с двойными стенками защищают высоковольтные кабели, проложенные под землей. Их производство требует гораздо более сложного процесса экструзии гофрированных труб .

1. Конфигурация машины: необходимо использовать установку совместной экструзии. Для этого требуются два специализированных экструдера, работающих в тандеме. Они одновременно образуют гладкий внутренний слой и гофрированный внешний слой.

2. Сложность процесса: для этого метода требуются современные горизонтальные гофрирующие машины. Вам также потребуются возможности точного вакуумного волочения. Обязательны высокоэффективные системы охлаждения. Они легко соединяют два слоя, не задерживая пузырьки воздуха.

Матрица «материал-машина»: соответствие вашего экструдера потребностям в полимерах

Выбор экструдера исключительно по производительности – распространенная ошибка. Вы должны сопоставить конструкцию шнека вашей машины с реологическими свойствами вашего конкретного полимера. Различные пластики плавятся, текут и разлагаются под давлением по-разному.

Спецификации ПВХ и ХПВХ

Производители полагаются на ПВХ в качестве огнестойких строительных трубопроводов. Однако ПВХ невероятно термочувствителен. Он быстро разрушается при воздействии чрезмерного трения. Поэтому необходимо использовать конические двухшнековые экструдеры. Они обеспечивают мощные возможности смешивания на более низких оборотах. В них используются низкие усилия сдвига и короткое соотношение L/D для предотвращения возгорания материала.

Требования к производству ПЭ/ПВД

При производстве гофрированных труб из полиэтилена правила полностью меняются. Полиэтилен может похвастаться отличными характеристиками текучести. Вам нужны высокопроизводительные одношнековые экструдеры. Посмотрите внимательно на конструкцию головки. Спиральные головки обеспечивают равномерное распределение расплава. Кроме того, современные энергосберегающие одиночные шнеки могут снизить общее энергопотребление до 35%.

Рекомендации по обработке MPP

Модифицированный полипропилен (МПП) защищает мощные электросети. MPP очень чувствителен к напряжению сдвига во время экструзии. Стандартные винты повредят полимерные цепи. Вам нужны одношнековые экструдеры с барьерной конструкцией шнеков. Эта геометрия физически отделяет твердый слой от ванны расплава. Это обеспечивает стабильную температуру расплава и предотвращает структурные недостатки конечной трубы.

Основные компоненты машины и критические параметры процесса

Каждая машина для производства гофрированных труб опирается на несколько синхронизированных подсистем. Если один компонент выходит из строя или не проходит калибровку, страдает вся производственная линия. Понимание этих критических параметров поможет вам поддерживать строгий контроль качества.

Гофромашина и формовочные формы

Гофроагрегат является сердцем вашей производственной линии. Он должен поддерживать непрерывную, безупречную цепочку блоков формы. Горячий расплав полимера поступает в эти блоки и принимает окончательную форму. В высококачественных гофроагрегатах используются прецизионно обработанные блоки из алюминиевого сплава. Они движутся по хорошо смазанным гусеницам, что предотвращает микрозадержки во время высокоскоростного производства.

Система вакуумной калибровки

Точность размеров полностью зависит от вашей системы вакуумной калибровки. Рабочее вакуумное давление должно оставаться под строгим контролем. Держите манометры в диапазоне от -0,03 до -0,08 МПа. Это отрицательное давление гарантирует, что горячий полимер полностью прилегает к канавкам блока формы. Он в решающей степени определяет внешнюю геометрию трубы и общую кольцевую жесткость.

Системы охлаждения (вода или воздух)

Вы должны быстро отвести тепло от пластика, чтобы заморозить его форму. Температуру охлаждающей воды следует поддерживать точно на уровне 10–25°C. Этот температурный диапазон сводит к минимуму остаточные напряжения в стенках готовых труб. Всегда отдавайте предпочтение закрытому водяному охлаждению вместо стандартного воздушного охлаждения. Закрытое водяное охлаждение обычно обеспечивает значительно более высокую производительность и лучшую стабильность размеров.

Соотношение L/D и пластификация

Соотношение длины шнека к диаметру (L/D) определяет, насколько хорошо ваша машина плавит сырые пластиковые гранулы. Стандартные конфигурации должны иметь соотношение L/D от 25:1 до 30:1. Этот диапазон обеспечивает оптимальную пластификацию стандартных полиолефинов. Это дает материалу достаточно времени для равномерного расплавления без перегрева.

Логика оценки оборудования и составления короткого списка поставщиков

Покупка новой экструзионной линии требует огромных капиталовложений. Вы должны тщательно оценивать производителей. Не ограничивайтесь первоначальной покупной ценой и сосредоточьтесь на долгосрочной эксплуатационной жизнеспособности.

Оценка опыта производителя

Ищите поставщиков, способных поставить всю производственную линию. Они должны обеспечивать все: от автоподатчиков до линейных расфасовочных машин и штабелеров. Использование компонентов от нескольких поставщиков создает серьезные пробелы в интеграции. Вам нужна одна унифицированная система, которая обеспечивает бесперебойную связь.

Затем проверьте марку электрических компонентов и компонентов управления. Вам потребуются такие компоненты, как Siemens или Schneider для ПЛК и Danfoss или ABB для приводов. Эти компоненты премиум-класса напрямую определяют частоту технического обслуживания. Они гарантируют надежный срок службы вашего оборудования в течение 15–20 лет.

Масштабируемость и прозрачность вывода

Многие поставщики рекламируют теоретическую максимальную производительность. Не полагайтесь на эти цифры. Вместо этого оценивайте машины на основе стабильной и непрерывной производительности. Запросите эмпирические данные о производительности, соответствующие вашему целевому диаметру трубы и конкретному полимерному материалу. Честный продавец предоставит данные о тестовых запусках, а не максимальные данные из рекламной брошюры.

Соответствие и сертификация

Всегда проверяйте глобальные сертификаты. Убедитесь, что оборудование соответствует стандартам ISO 9001 и CE. Эти сертификаты отражают строгое соблюдение международных правил безопасности. Они также доказывают, что поставщик соблюдает строгие внутренние нормы контроля качества.

Реалии реализации и рекомендации по устранению неполадок

Даже самая лучшая машина для производства гофрированных труб столкнется с эксплуатационными трудностями во время ввода в эксплуатацию. Ваша команда инженеров должна предвидеть эти проблемы, чтобы свести к минимуму дорогостоящие простои.

Устранение распространенных рисков усыновления

Наиболее распространенный риск внедрения связан с инфраструктурой предприятия. Руководители предприятий часто недооценивают агрессивные требования к охлаждению современных линий. Если ваша заводская система охлаждения не может подавать достаточно холодной воды, вы не сможете запустить экструдер на полной скорости. Это узкое место резко ограничивает максимальную скорость экструзии и снижает рентабельность инвестиций.

Типичные производственные проблемы, которые следует предвидеть

• Неравномерная толщина стенки. Операторы часто замечают тонкие места в стенке трубы. Этот дефект обычно вызван серьезной дисбалансом матрицы. Это также может быть связано с колебаниями давления в экструдере. Проверьте настройки насоса расплава и немедленно отрегулируйте центрирующие болты.

• Неправильная геометрия гофра. Если внешние гребни выглядят деформированными, проверьте зоны нагрева. Этот недостаток обычно связан с нестабильной температурой плавления. Следует строго поддерживать температуру в пределах 170–230°C в зависимости от полимера. Эту проблему также вызывают недостаточное вакуумное давление или изношенные блоки пресс-формы.

• Плохое соединение внутреннего и наружного слоев (двойная стенка): гладкая внутренняя стенка должна безупречно соединяться с гофрированной внешней стеной. Расслоение указывает на критический сбой процесса. Это требует немедленной повторной калибровки скоростей совместной экструзии. Вы также должны отрегулировать температуру плавления обоих слоев, чтобы обеспечить их идеальное слияние внутри гофратора.

Заключение

Выбор правильного оборудования — это, по сути, работа по обратному проектированию вашего конечного продукта. Вы не можете купить универсальное оборудование и надеяться, что оно будет хорошо работать в нескольких различных приложениях. Успех требует точного соответствия.

Мы рекомендуем начинать с конкретных параметров вашего приложения. Определите точный материал, нужны ли вам одинарные или двойные стенки, целевой диаметр и требуемую кольцевую жесткость. Используйте эти конкретные параметры, чтобы определить конструкцию шнека экструдера, охлаждающую способность и системы управления.

Ваш следующий шаг должен включать прямую консультацию с поставщиком. Свяжитесь с авторитетными производителями, чтобы запросить испытания экструзии конкретного материала. Прежде чем отправлять окончательный запрос цен, внимательно просмотрите данные о жизненном цикле компонентов и соглашения об обслуживании.

Часто задаваемые вопросы

Вопрос: В чем основное преимущество производства гофрированных труб для электропроводки вместо труб со сплошными стенками?

Ответ: Гофрированные профили обеспечивают высокую структурную кольцевую жесткость при использовании на 60 % меньше сырья. Эта высокоэффективная конструкция значительно снижает общие производственные затраты. Это позволяет производителям сохранять высокую конкурентоспособность, сохраняя при этом необходимую устойчивость к раздавливанию для сложных условий установки.

Вопрос: Может ли одна экструзионная линия производить как гофрированные трубы из полиэтилена, так и электропроводки из ПВХ?

О: В целом нет. Для ПВХ требуется коническая двухшнековая установка из-за его чрезвычайной термочувствительности. Напротив, для производства полиэтилена и полиэтилена высокой плотности используются высокоэффективные одношнековые экструдеры. Замена этих материалов на шнеках неправильной конструкции приводит к серьезной деградации полимера, плохому смешиванию и неликвидности конечного продукта.

Вопрос: Каких классов кольцевой жесткости может достичь современный станок для производства гофрированных труб при прокладке кабельных каналов?

Ответ: В зависимости от конструкции формы, выбранного материала и запрограммированной толщины стенок, качественные машины могут производить широкий спектр кабелепроводов. Современные линии позволяют с комфортом производить продукцию в диапазоне от стандартных классов SN2 до высокопрочных классов SN40 для невероятно сложных условий применения в глубоких подземных условиях.
