Пластиковая труба/шланг -экструзии .machine

Наша экструзионная машина для производства пластиковых труб и шлангов предназначена для производства различных типов пластиковых труб и шлангов, подходящих для применения в сельском хозяйстве, строительстве и сантехнике. Эти машины созданы для работы с различными материалами и размерами, обеспечивая высокую долговечность и производительность. Узнайте больше о наших передовых экструзионных решениях, посетив Страница «О нас» на нашем сайте.

Оборудование для экструзии пластиковых труб/шлангов (ПП/ПУ/ТПУ) обрабатывает смолы (или встроенные армирующие слои), такие как ПВХ, ПЭ, ПП, ПУ и ТПУ, посредством эффективной пластификации, спиральной или корзинчатой ​​штамповки, вакуумной формовки, охлаждения, вытягивания, намотки или резки по длине для непрерывного производства различных фитингов для труб малого и среднего диаметра, включая одностенные гофрированные трубы, шланги, армированные волокном/стальной проволокой, электрические кабелепроводы, и тюбики для косметической упаковки. Основные модели можно разделить на следующие шесть категорий в зависимости от конструкции стенки трубы, метода армирования и конечного использования:

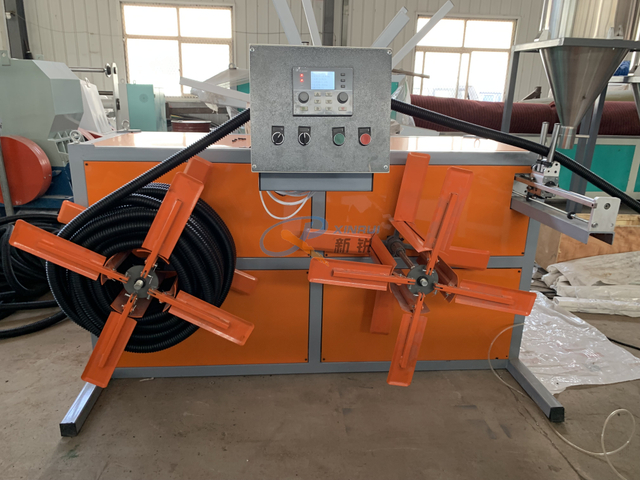

1. Линия по производству гибких одностенных гофрированных труб из ПВХ, ПП и ПЭ.

Применимые материалы: гибкий ПВХ, полиэтилен высокой плотности и полипропилен (пригоден для пищевых продуктов).

Технические характеристики изделия: внутренний диаметр φ4–50 мм, регулируемый пик/впадина, толщина стенки 0,2–0,8 мм, длина рулона 50–200 м.

Основная конфигурация:

Одношнековый экструдер SJ45/30 или SJ65/33 с керамическим нагревателем, производительность 60–180 кг/ч.

Спиральная или корзинчатая матрица + гофроагрегат с зубчатым приводом (60–120 пар модулей, 40Cr, закаленный в вакууме)

Двухканальное водяное охлаждение + сушка горячим воздухом, скорость отрыва 6–25 м/мин.

Двухстанционная автоматическая перемотка с подсчетом метров и автоматической сменой рулонов.

Технические характеристики:

Смена модуля с φ4 на φ50 мм за 10 минут; Соосность гофра ≤0,15 мм

Можно перфорировать онлайн (для просачивающейся гофрированной трубы) или распечатать.

Применение: оболочка автомобильных жгутов проводов, стоки стиральных машин, капельные трубы кондиционеров, медицинские соломинки, строительные трубопроводы.

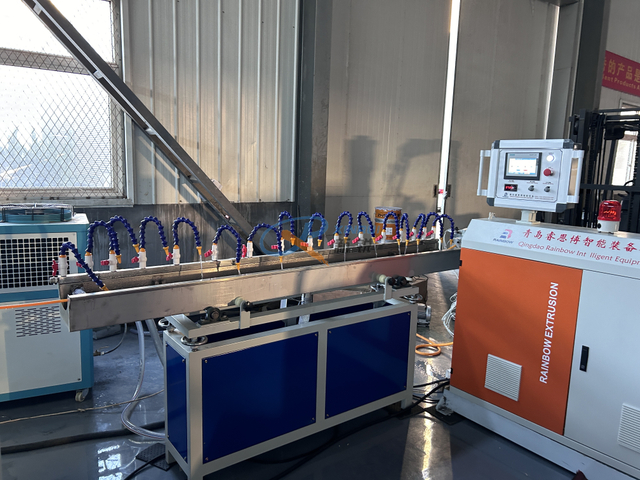

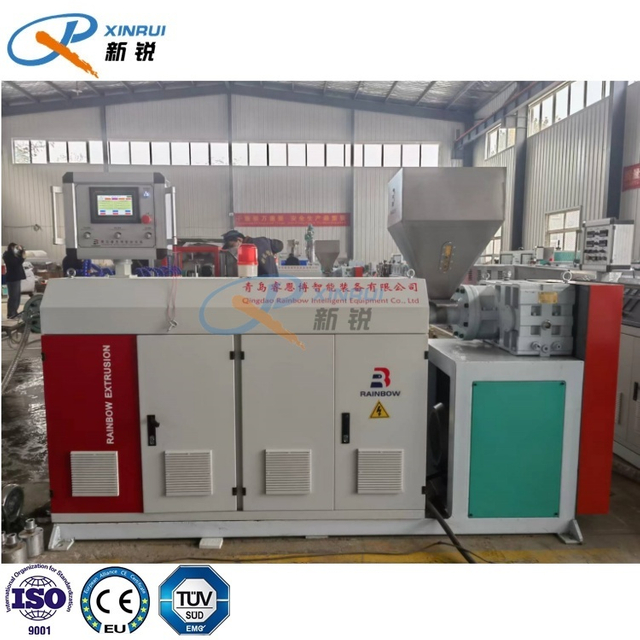

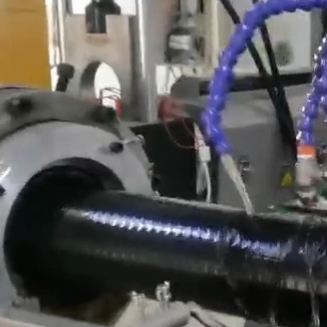

2. Машина для производства садовых шлангов из ПВХ — линия по производству 3/5-слойных шлангов, армированных волокном.

Применимые материалы: внутренний слой из мягкого ПВХ, полиэфирной нити (16–24 веретена) или арамида; внешний слой из устойчивого к УФ-излучению ПВХ; Возможна соэкструзия оранжевой полосы.

Характеристики изделия: Внутренний диаметр 8–25 мм, толщина стенки 2–4 мм, рабочее давление 6–30 бар, длина упаковки 15–100 м.

Основная конфигурация:

Два/три одношнековых соэкструдера SJ55/30 или SJ65/30 с барьерными шнеками из 38CrMoAlA (настраиваются в зависимости от требований к продукту)

Головка для намотки пряжи перекрестной намотки + 24-шпиндельная высокоскоростная плетельная машина (30–120 об/мин), натяжение по замкнутому контуру

Наружный слой, покрывающий головку + бак с горячей водой на 10 м (95°C) для гелеобразования, с последующей установкой холодной воды на 20 м.

Сервопривод со скоростью 1–15 м/мин для намотки и упаковки.

Технические характеристики:

Усилие межслойного отрыва ≥80 Н/25 мм, давление разрыва ≥120 бар.

Может быть подвергнут совместной экструзии с антифризом или внутренними слоями, пригодными для пищевых продуктов.

Применение: полив сада, очистка под высоким давлением, подача газа, шланги для пищевых напитков.

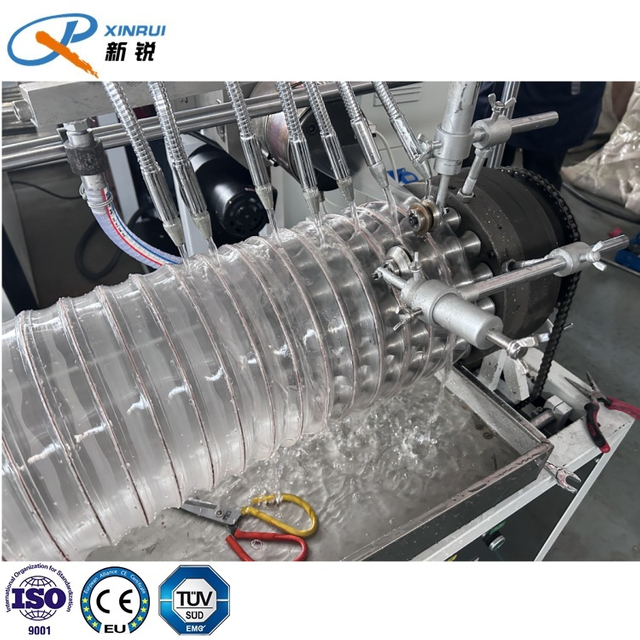

3. Линия по производству шлангов для вентиляционных каналов из стальной проволоки ПУ/ТПУ

Применяемые материалы: Полиэстер-ТПУ (гидролизоустойчивый сорт), стальная проволока с медным покрытием φ0,8–1,6 мм.

Характеристики: Внутренний диаметр 25–508 мм, толщина стенки 0,6–1,5 мм, степень расширения 1:4, вакуумостойкость -0,9 бар.

Основная конфигурация:

Одношнековый экструдер для ТПУ диаметром 75 мм (L/D 36), оснащенный сушильным бункером с точкой росы -40°C, производительностью 120–200 кг/ч.

Горизонтальная головка для стальной проволоки со спиральной намоткой, проволока предварительно нагрета до 80°C для предотвращения отслоения

Горизонтальный вакуумный резервуар охлаждающей воды длиной 10 м на гусеничном ходу, скорость 3–20 м/мин.

Линейная компрессионная упаковка или намотка в пленку

Технические особенности:

Адгезия проволоки ≥150 Н, соответствует требованиям ROHS и REACH; Диаметр 508 мм, округлость ≤1,5 ​​мм

Возможность трансформации между ПУ и ТПУ. Прозрачная/огнестойкая/антистатическая формула.

Области применения: уборка пылесосом при деревообработке, туннельная вентиляция, удаление масляного тумана станков, вентиляция аккумуляторных батарей новой энергии.

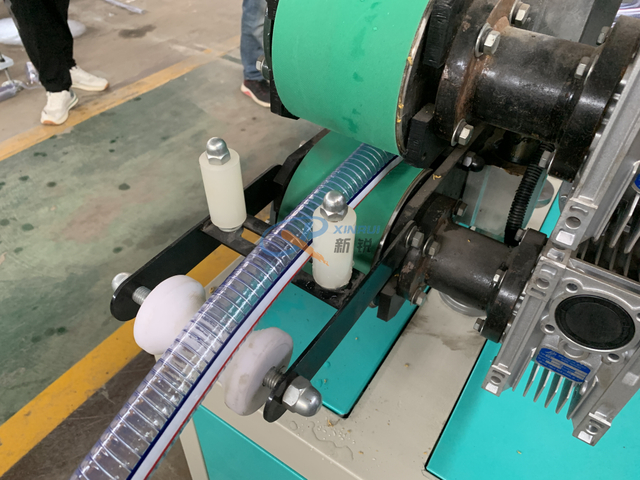

4. Линия по производству шлангов из стальной проволоки ПВХ

Применимые материалы: мягкий ПВХ, стальная проволока с медным покрытием диаметром 0,5–2,0 мм.

Характеристики изделия: Внутренний диаметр 6–100 мм, толщина стенки 2–6 мм, прозрачный или цветной, в наличии цветные полосы.

Основная конфигурация:

Одношнековый экструдер SJ65/30 производительностью 150–220 кг/ч.

Матрица траверсы + отводка проволоки (48 шпинделей, активная отдача, натяжение 2–10 Н)

Вакуумный резервуар для охлаждающей воды + сушка горячим воздухом, скорость подъема 2–15 м/мин.

Двухстанционная перемотка, максимальный диаметр рулона 1800 мм.

Технические характеристики:

Отсутствие коллапса при вакууме -0,08 МПа; Смена штампа за 15 минут: смена рулона от 6 до 100 мм.

Может быть встроен в медные шины (антистатические) или совместно экструдирован с внутренним слоем, пригодным для пищевых продуктов.

Применение: промышленная вакуумная экстракция, добыча пестицидов в сельском хозяйстве, транспортировка нефти и всасывающие шланги для пищевых продуктов.

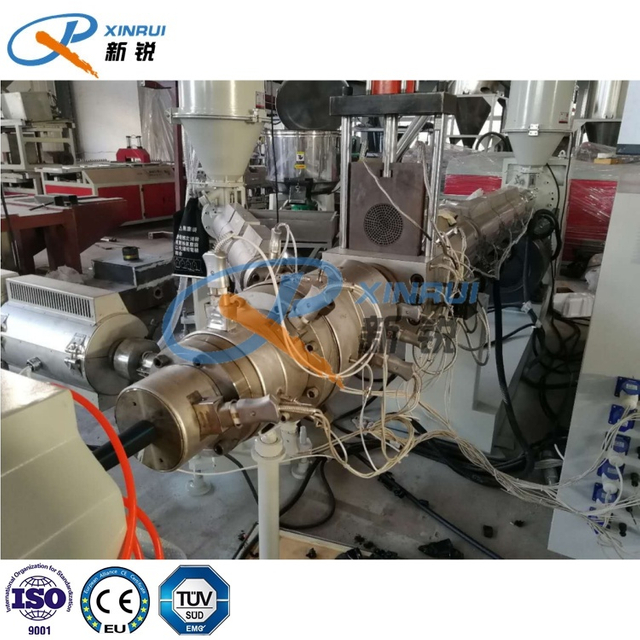

5. Экструзионная линия по производству электрических труб MPP/PE.

Применимое сырье: MPP (модифицированный полипропилен), черная смесь HDPE, устойчивая к рабочей температуре кабеля 90°C.

Характеристики изделия: Внутренний диаметр 50–250 мм, толщина стенки 3–18 мм, кольцевая жесткость SN ≥24 кН/м², резка по длине 6–12 м.

Основная конфигурация:

Высокопроизводительный одношнековый SJ90/38 или SJ120/38 с барьером BM и смесительной головкой, производительность 350–650 кг/ч.

Спиральная или корзинчатая матрица, температура расплава 190–220°C, регулятор давления насоса расплава.

Вакуумная камера 6–12 м + распылительное охлаждение 12 м, автоматический контроль уровня воды

Гусеничная тяга трех или шести захватов, скорость 0,3–6 м/мин.

Планетарная резка без стружки, снятие фасок и обрезка по длине ±2 мм, поточная струйная печать

Технические характеристики:

Прочность на растяжение ≥25 МПа, модуль упругости при изгибе ≥1200 МПа; 5 типов SDR можно изготовить за 30 минут, заменив стержень.

Можно совместно выдавливать красные/синие линии или оранжевые линии трассировки.

Область применения: бестраншейная оболочка силовых кабелей, городские коммуникационные каналы и оптоволоконные микроканалы.

6. Экструзионная линия для экструзии 2-х/5-слойных туб для косметической упаковки из мягкого полиэтилена низкой плотности (LDPE).

Применимое сырье: ПЭНП, ЛПЭНП, ЭВА, маточная смесь, барьерный EVOH (пятислойный).

Характеристики продукции: Диаметр 10–60 мм, Толщина стенки 0,3–1,0 мм, Одно-/Двух-/Пятислойная соэкструзия, Длина рулона 1000–3000 м.

Основная конфигурация:

Главный экструдер SJ55/30 (ПЭВД) + вспомогательный экструдер SJ35/30 (EVOH/клеевой слой), оснащенный круглой матрицей для совместной экструзии

Вакуумный калибровочный рукав + резервуар для холодной воды длиной 10 м, температура воды 12–15°C

Сервопривод 10–80 м/мин, оперативное измерение толщины с обратной регулировкой для эксцентриситета ≤3 %

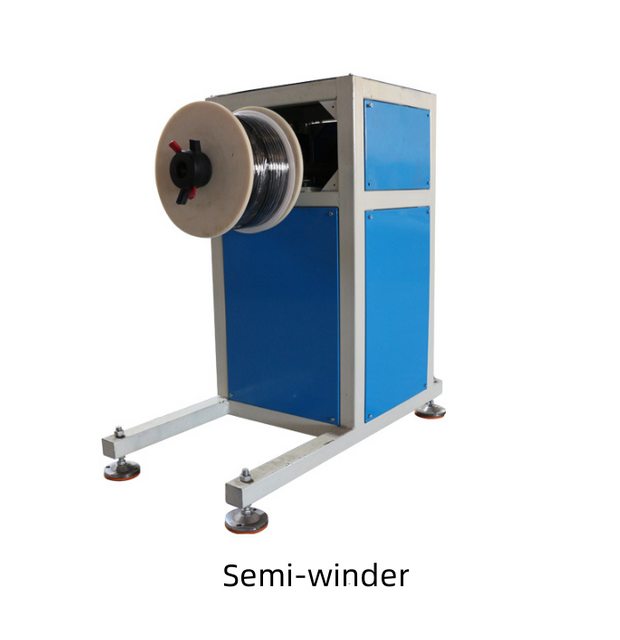

Центральная намотка с двумя станциями, возможность обработки коронным разрядом в линии (значение дина ≥38) для послепечатной обработки

Технические характеристики:

Пятислойная скорость передачи кислорода ≤0,2 см³/м²/день; 5 минут на замену калибровочной втулки (10→60 мм).

Могут быть разрезаны в линию (плоская лента) или перфорированы в линию (трубки для лицевых масок).

Применение: косметические тюбики, тюбики для зубной пасты, тюбики для мазей, соломинки для желе, тюбики для упаковки масок для лица.
