Сектор производства медицинского оборудования в настоящее время переживает масштабную трансформацию. Промышленность быстро отходит от объемных трубок с низкими допусками. Сейчас мы движемся к узкоспециализированным, микроточным приложениям. Хирургам требуются сложные многопросветные структуры и ультратонкие стенки для безопасного выполнения минимально инвазивных процедур. Для производителей внедрение линии экструзии медицинских трубок для производства катетеров из ПВХ представляет собой сложную термодинамическую задачу. Вы должны тщательно сбалансировать высокую скорость производительности и чрезвычайную термическую чувствительность ПВХ медицинского назначения.
Достижение успеха в этой среде требует безупречного оперативного контроля. Успешная производственная линия обеспечивает стабильность размеров на микроуровне. Часто приходится соблюдать строгие допуски ±10 микрон, не вызывая деградации полимера. Достижение этих целей всегда обеспечивает соответствие клинических показателей ISO. Это также значительно сводит к минимуму количество дорогостоящих отходов на заводе. В этом руководстве мы подробно рассмотрим, как клинические требования определяют архитектуру машины. Вы узнаете о протоколах последующей калибровки, важнейших стратегиях автоматизации замкнутого цикла и основных критериях проверки партнеров по оборудованию.
Ключевые выводы
Чувствительность материала является узким местом: ПВХ начинает термически разлагаться уже при температуре 120°C; стандартные «универсальные» экструдеры вызовут чрезмерный сдвиг и разрушение материала.
Точность означает снижение затрат. Переход на систему контроля размеров с обратной связью и вакуумную калибровку может сократить использование дорогостоящих медицинских материалов на 12,5 % за счет более жестких допусков.
Динамика охлаждения имеет значение: неправильная закалка или короткие охлаждающие желоба приводят к удержанию внутреннего тепла, изменяя механические свойства (гибкость, устойчивость к перегибам) готовой медицинской трубки из ПВХ.
Автоматизация является обязательным условием соответствия: современные линии полагаются на встроенные многоосные лазеры и ультразвуковые датчики, подключаемые непосредственно к системам ПЛК, чтобы поддерживать производство в чистых помещениях без вмешательства.
Разрыв между клиникой и производством: почему производство катетеров из ПВХ неумолимо
Хирурги обычно не учитывают давление расплава полимера или частоту вращения экструдера. Их волнует исключительно то, как устройство себя чувствует и работает во время критической установки. Сопоставление этих жестких требований конечного пользователя с конкретными производственными возможностями жизненно важно для вашего успеха. Вы должны эффективно перевести субъективные клинические ощущения в точные, измеримые данные процесса.
Преобразование клинических ощущений в обработку данных
Каждая физическая характеристика хирургического устройства связана с определенными термическими или механическими настройками вашей экструзионной линии. Небольшие отклонения приводят к массовым клиническим неудачам.
Удобство нажатия и крутящий момент. Во время сложных сердечно-сосудистых процедур врачи полагаются на реакцию крутящего момента 1:1. Если они перекручивают проксимальный конец, дистальный кончик должен реагировать одинаково. Эта характеристика обусловлена строгой структурной целостностью во время экструзии. Вы достигаете этого за счет идеально концентрических стен. В более сложных установках вы можете использовать стратегии совместной экструзии с внедрением жестких полимеров или оплеткой из проволоки из нержавеющей стали.
Жесткость при изгибе и устойчивость к перегибам. Перегнутая трубка внутри пациента создает немедленную чрезвычайную ситуацию. Гибкость устройства во многом зависит от точных скоростей нагрева и охлаждения во время экструзии. Эти термические циклы определяют внутреннюю структуру полимера. Процессы быстрого охлаждения навсегда изменяют кристалличность пластика, делая его хрупким или склонным к внезапному разрушению.
Проблема ПВХ
Медицинский ПВХ остается весьма предпочтительным материалом в мировой индустрии здравоохранения. Он предлагает беспрецедентную биосовместимость, отличную экономическую эффективность и превосходную гибкость. Однако медицинский ПВХ исключительно склонен к сдвиговой и термической деградации. Под давлением он действует как очень чувствительная жидкость.
Небольшие колебания давления расплава напрямую связаны с шероховатостью поверхности. Шероховатая, поврежденная поверхность действует как микроскопическая питательная среда для бактерий. Это также резко увеличивает трение во время хирургических вмешательств. Этот материал нельзя обрабатывать агрессивной силой. Вы должны тщательно контролировать каждый температурный параметр, чтобы сохранить первозданный стеклянный вид конечного продукта.

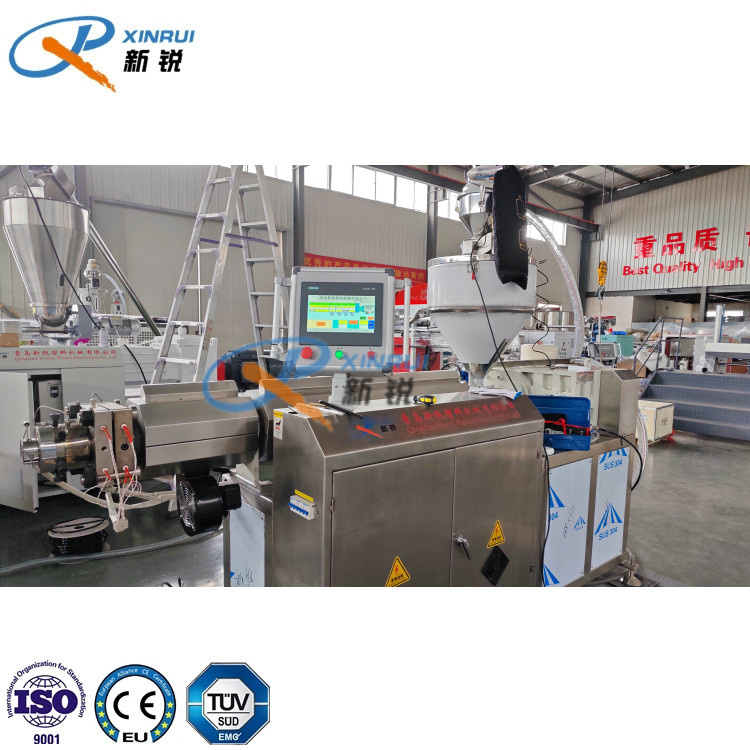

Базовая архитектура прецизионного экструдера для медицинских туб
Оценка основного хост-компьютера — ваш первый важный рабочий шаг. Вы должны искать конкретные механические размеры, чтобы предотвратить разрушение материала и обеспечить абсолютную постоянство потока. Стандартная машина просто не может эффективно обрабатывать термочувствительные полимеры. Выбор подходящего экструдера для медицинских туб обеспечит базовое качество и защитит сырье от горения.
Геометрия винта и цилиндра
Избегайте продавцов, продвигающих винты общего назначения для медицинского применения. Обработка ПВХ требует узкоспециализированной конструкции барьерных шнеков. Эти специализированные шнеки плавят полимер равномерно при низких температурах. Они достигают этого, не вызывая опасного чрезмерного сдвига. Чрезмерное трение легко выталкивает расплав ПВХ за пределы порога быстрого разложения.
Кроме того, вы должны оценить конкретные требования к сплавам на раннем этапе закупок. Если ваше предприятие время от времени будет работать с агрессивными фторполимерами, такими как ФЭП или ПТФЭ, вместе с ПВХ, стандартная сталь выйдет из строя. Необходимо использовать цилиндры и винты из сплава Hastelloy, чтобы предотвратить серьезную химическую коррозию внутри машины.
Контроль массового расхода полимера
Интеграция высокоточных шестеренных насосов в вашу линию абсолютно не подлежит обсуждению. Традиционные экструдеры часто страдают от небольших пульсаций производительности. Шестеренчатые насосы активно устраняют всплески экструдера. Они гарантируют точную объемную производительность независимо от незначительных изменений противодавления на выходе.
Эта стабилизация становится обязательной, когда вы стремитесь к сверхжестким микродопускам. Без шестеренчатого насоса поток полимера естественным образом колеблется. Эти колебания создают непредсказуемые толстые и тонкие пятна по длине трубки.
Оптимизированная конструкция штампа
Вам потребуются специализированные крейцкопфы, оснащенные обтекаемыми внутренними каналами потока. Такая геометрия специально устраняет «мертвые зоны» материала. Любой застой полимера внутри матрицы немедленно приводит к сгоранию и разрушению материала. Такие дефекты мгновенно отбраковывают целые производственные партии и приводят к полной остановке линии для очистки.
| | Общая и прецизионная архитектура экструдера |
Системный компонент | Стандартный промышленный экструдер | Прецизионный медицинский экструдер |
Винтовой дизайн | Универсальное/общее назначение | Шнек с низким сдвиговым усилием, оптимизированный для ПВХ |
Контроль массового расхода | Прямо из экструдера (высокий риск скачков напряжения) | Встроенный прецизионный шестеренный насос расплава |
Геометрия штампа | Стандартная линейная матрица (склонна к застою) | Крестообразная матрица с обтекаемыми каналами |
Конструкция из сплавов | Стандартная закаленная сталь | Компоненты из нержавеющей стали или сплава Hastelloy, соответствующие требованиям FDA. |
Калибровка нисходящего потока: объединение высокоскоростной производительности с микродопусками
То, как машина обрабатывает полимер сразу после того, как он выходит из матрицы, во многом определяет общую производительность. Высокие скорости производства часто напрямую противоречат высокой точности. Управление этим хрупким термодинамическим балансом определяет конечный коммерческий успех вашей линии по производству катетеров..
Внутренние и внешние размеры
Калибровка требует одновременного двойного подхода для мгновенной фиксации размеров до того, как пластик провиснет или деформируется.
Внешний размер: высокостабильные вакуумные калибровочные резервуары надежно фиксируют внешний диаметр. Эти резервуары вытягивают полурасплавленный материал наружу через высокоточные калибровочные втулки, используя отрицательное давление. Вода одновременно охлаждает внешнюю поверхность, замораживая измерение на месте.
Внутренний размер: микрорегулируемая подача воздуха под низким давлением поддерживает внутреннюю полость просвета. Системы должны контролировать это внутреннее давление воздуха с точностью до ±0,002 бар во время быстрого охлаждения. Если давление падает, внутренние стенки разрушаются. Если давление резко возрастает, трубка раздувается за пределы спецификации.
Снижение риска перегрева «наизнанку»
Многие производители борются со скрытыми термическими дефектами, возникающими спустя долгое время после того, как пластик выйдет из матрицы. Понимание динамики охлаждения предотвращает эту распространенную ловушку.
Профиль риска: ускорение процесса охлаждения приводит к огромным скрытым проблемам с качеством. Если вы используете поилку для воды, которая слишком коротка для вашей скорости линии, сердцевина медицинской трубки из ПВХ остается термически горячей. Когда трубка выходит из последней водяной бани, это внутреннее тепло мигрирует наружу. Остаточное тепло снова смягчает внешний вид. Это изменяет физическую консистенцию, деформирует толщину стены и снижает устойчивость к изломам.
Решение: Необходимо указать строго рассчитанную длину охлаждения. Основывайте эти физические расчеты на максимальной желаемой скорости линии и профилях самой толстой стенки. Обеспечьте тщательную и глубокую закалку. Это задерживает нежелательную кристаллизацию и обеспечивает равномерную гибкость по всему поперечному сечению трубы.
Замкнутая автоматизация и контроль качества (SPC)
Современное медицинское производство жестко ограничивает ручное вмешательство. Переход от зависимости от оператора к автоматизированному статистическому управлению процессами (SPC) обеспечивает согласованность вашей продукции. Он также удовлетворяет строгим нормативным требованиям аудита, установленным глобальными агентствами здравоохранения.
Интеграция встроенных измерений
Вы просто не можете управлять тем, что не измеряете постоянно. Отбор проб партий больше не является достаточным для медицинских изделий классов II и III. Вам нужны встроенные датчики, непрерывно сканирующие продукт.
Многоосные лазерные микрометры: эти устройства постоянно сканируют трубку под разными углами. Они обеспечивают непрерывный мониторинг наружного диаметра (OD) и мгновенно обнаруживают микроскопические проблемы с овальностью.
Обратное гамма-излучение или ультразвуковые датчики: эти передовые инструменты проверяют толщину стенок в режиме реального времени. Они пропускают волны через пластик, чтобы измерить внутренние размеры, не касаясь стерильной поверхности.
Проверка концентричности: ультразвуковое картирование отражения обеспечивает идеально центрированное просветление. Это гарантирует, что толщина стенок остается идеально равномерной на всех 360 градусах трубы.
Замкнутая обратная связь
Для современных чистых помещений просто включить мигающий красный сигнал тревоги уже недостаточно. Интеллектуальная автоматизация требует настоящей обратной связи с обратной связью. ПЛК должен автономно микрорегулировать параметры машины без вмешательства человека.
Когда встроенные датчики обнаруживают изменение размеров, система должна реагировать мгновенно. ПЛК регулирует скорость вращения шнека или натяжение тягового вала в течение миллисекунд. Такое быстрое, автоматизированное реагирование имеет решающее значение для безопасного поддержания высоких скоростей линии. Это полностью исключает необходимость ручных догадок и значительно снижает потери сырья на этапах запуска.
Схема закупок: отбор партнера по линии экструзии медицинских туб в шорт-лист
Оценка поставщика оборудования выходит далеко за рамки сравнения характеристик необработанного железа и стали. Вы должны тщательно проверять их как настоящего OEM-партнера. Они должны доказать свою способность поддерживать строгие нормативные требования и сложные процедуры проверки.
Готовность чистых помещений и эргономика
Физическая площадь машины должна изначально поддерживать среду чистых помещений класса 7 или 8 по стандарту ISO. Вы не можете переоборудовать грязную машину в чистое помещение.
Особое внимание обратите на поверхности из нержавеющей стали, соответствующие требованиям FDA, которые операторы могут агрессивно протирать. Убедитесь, что все трансмиссии и ремни полностью закрыты, чтобы предотвратить образование пыли. Оборудование не должно выделять абсолютно никаких твердых частиц во время непрерывной работы на высокой скорости. Водопроводные и электроэнергетические предприятия должны прокладываться чисто, чтобы избежать опасности споткнуться или попасть в грязеуловители.
Журналирование программного обеспечения и соответствия требованиям
Регулирующие органы требуют полной прослеживаемости каждого миллиметра произведенных труб. Обеспечьте надежную регистрацию всех данных партии в системах HMI и ПЛК. Они должны самостоятельно управлять электронным управлением рецептами, предотвращая изменение критических тепловых параметров неавторизованными операторами.
Создание надежных, неизменяемых аудиторских журналов принципиально необходимо для документации CE и FDA. Если машина не может экспортировать защищенные производственные журналы через централизованные системы SCADA, она не соответствует настоящему медицинскому уровню.
«Под ключ» или поиск компонентов
Объединение линейки продуктов от нескольких поставщиков создает огромные риски при интеграции. Отдавайте предпочтение поставщикам, предлагающим комплексную проверку и интеграцию «под ключ» под одной крышей.
Они должны провести полные заводские приемочные испытания (FAT) на своем предприятии и приемочные испытания на месте (SAT) на вашем. Прежде чем разрешить отправку, заставьте их подтвердить допуски ±0,03 мм или более с использованием именно вашего ПВХ-соединения. Этот этап проверки доказывает, что машина действительно может обеспечить необходимую клиническую точность с использованием реальных материалов.
Заключение
Крупные инвестиции в прецизионную экструзионную линию для катетеров из ПВХ представляют собой масштабное мероприятие по строгому снижению рисков. Устаревшие линии слишком сильно полагаются на интуицию оператора и ручную регулировку натяжения. И наоборот, современные системы используют усовершенствованный термодинамический дизайн и данные с обратной связью, чтобы каждый раз гарантировать постоянство размеров.
Для успешного продвижения вперед выполните следующие действия:
Немедленно проверьте текущий уровень брака, уделяя особое внимание отходам, вызванным изменениями размеров или визуальной термической деградацией.
Бросьте вызов своим потенциальным поставщикам экструдеров непосредственно во время процесса запроса предложений. Попросите их задокументировать время отклика датчиков с обратной связью в условиях высокой скорости.
Требуйте реальных испытаний FAT для подтверждения эффективности барьерных винтов с использованием вашей конкретной рецептуры смолы ПВХ, а не обычных тестовых пластиков.
Убедитесь, что длина охлаждающего желоба соответствует вашим агрессивным целям масштабирования, чтобы предотвратить скрытые дефекты повторного нагрева наизнанку.
Соблюдая эти стандарты, вы расширяете свои производственные возможности, защищаете безопасность пациентов и закрепляете свои позиции в конкурентном секторе медицинского оборудования.
Часто задаваемые вопросы
Вопрос: Каковы стандартные допуски на размеры прецизионной экструзии медицинских трубок?
A: Стандартные трубки для внутривенных вливаний обычно рассчитаны на допуск ±0,03 мм. Однако современные многопросветные катетеры и сердечно-сосудистые устройства часто требуют допусков до ±10 микрон (±0,01 мм). Соблюдение этих строгих показателей обеспечивает клиническую жизнеспособность и гарантирует совместимость с соответствующими хирургическими разъемами.
Вопрос: Почему медицинский ПВХ разлагается на старых экструдерах?
О: Устаревшие машины часто страдают от серьезных мертвых зон в кристалле. Они также используют агрессивные конструкции винтов общего назначения. ПВХ очень термочувствителен. Чрезмерное трение, вызванное чрезмерным сдвигом, в сочетании с длительным временем пребывания в цилиндре, легко выталкивает расплав за пределы порога его разложения.
Вопрос: Как система с замкнутым контуром улучшает линии по производству катетеров?
Ответ: Он использует встроенные датчики, такие как многоосные лазерные микрометры, для мгновенного обнаружения микроскопических изменений размеров. Система автоматически регулирует скорость вытягивания или производительность шестеренного насоса в режиме реального времени. Это полностью исключает догадки оператора, стабилизирует процесс и значительно сокращает отходы сырья.
