Линия экструзии труб ПВХ: от сырья к процессу производства готовых труб

При крупносерийном производстве пластмасс преобразование сырой смолы в безупречную готовую трубу требует строгого контроля над термическими и механическими параметрами. Для поддержания стабильности производства необходимы высокоточные зоны нагрева и надежные системы привода. Некачественное оборудование обычно приводит к неприемлемо высокому проценту брака на заводе. Это приводит к непостоянной толщине стенок и резко увеличивает общие затраты энергии на переработанный килограмм. Отказ от оборудования начального уровня меняет всю вашу операционную динамику. Вы можете эффективно оценить оборудование промышленного класса на основе стабильной производительности, оптимального качества плавки и долгосрочной оптимизации выхода продукции.

В этом подробном руководстве представлен прагматичный анализ всего производственного процесса, от обработки смолы до окончательной резки. Вы обнаружите критические различия в конфигурации, необходимые для различных типов полимеров и количества наполнителей. Мы также предоставляем строгую, основанную на фактических данных основу для включения в короткий список машины коммерческого уровня, способной соответствовать строгим международным стандартам качества.

Ключевые выводы

• Пропускная способность и качество. Истинным показателем работы экструзионной линии для труб является не максимальная производительность, а стабильный выпуск труб, отвечающих техническим требованиям, с минимальными отходами сырья.

• Специфика материала имеет значение: обработка стандартного ПВХ требует другой геометрии шнеков, профилей крутящего момента и коррозионной стойкости по сравнению с производством специализированных труб из ПВХ или специальной линии для труб из ХПВХ.

• Базовые показатели оценки: Выбор оборудования должен зависеть от эмпирических данных, в частности, от соотношения L/D, удельного энергопотребления (SEC) и автоматического встроенного контроля качества, а не только от заявлений о номинальной мощности.

• Риски внедрения: незапланированные простои чаще всего вызваны плохой конструкцией калибровочного резервуара и быстрым износом винтов; Для смягчения этих последствий требуется предварительная проверка инструментов и металлургии.

Деконструкция производственного процесса для оптимизации доходности

Картирование стандартного рабочего процесса экструзии показывает, где именно инженеры-технологи оценивают эффективность машины. Каждый этап, от приема сырья до последующей резки, влияет на конечный выход. Мы можем разбить эту сложную операцию на отдельные, управляемые этапы. Это помогает операторам выявлять узкие места в стандартной линии экструзии труб..

Дозирование и смешивание материалов

Стабильное качество труб начинается задолго до того, как пластик попадает в бочку. Производители должны тщательно смешивать смолу ПВХ, стабилизаторы, смазочные материалы и наполнители из карбоната кальция (CaCO3). Объемное дозирование зависит от объема, который колеблется в зависимости от объемной плотности материала. Гравиметрическое дозирование измеряет ингредиенты по точному весу. Вы всегда должны настаивать на гравиметрических системах кормления. Они сводят к минимуму различия от партии к партии. Они обеспечивают получение в экструдер гомогенной и стабильной смеси.

Фаза плавления и экструзии

Экструдер действует как сердце операции. Обработка ПВХ строго зависит от двухшнековых экструдеров из-за термочувствительности материала. Конические двухшнековые экструдеры проталкивают расплав через область уменьшающегося объема. Это создает исключительное давление на головке, что делает их идеальными для труб большого диаметра. Параллельные двухшнековые экструдеры обеспечивают более длительное время пребывания. Они лучше справляются с составами с высоким содержанием наполнителей, поскольку выделяют менее интенсивное тепло сдвига. Обе конструкции должны полностью пластифицировать расплав, не вызывая термического разложения.

Инструмент: резьбонарезная головка

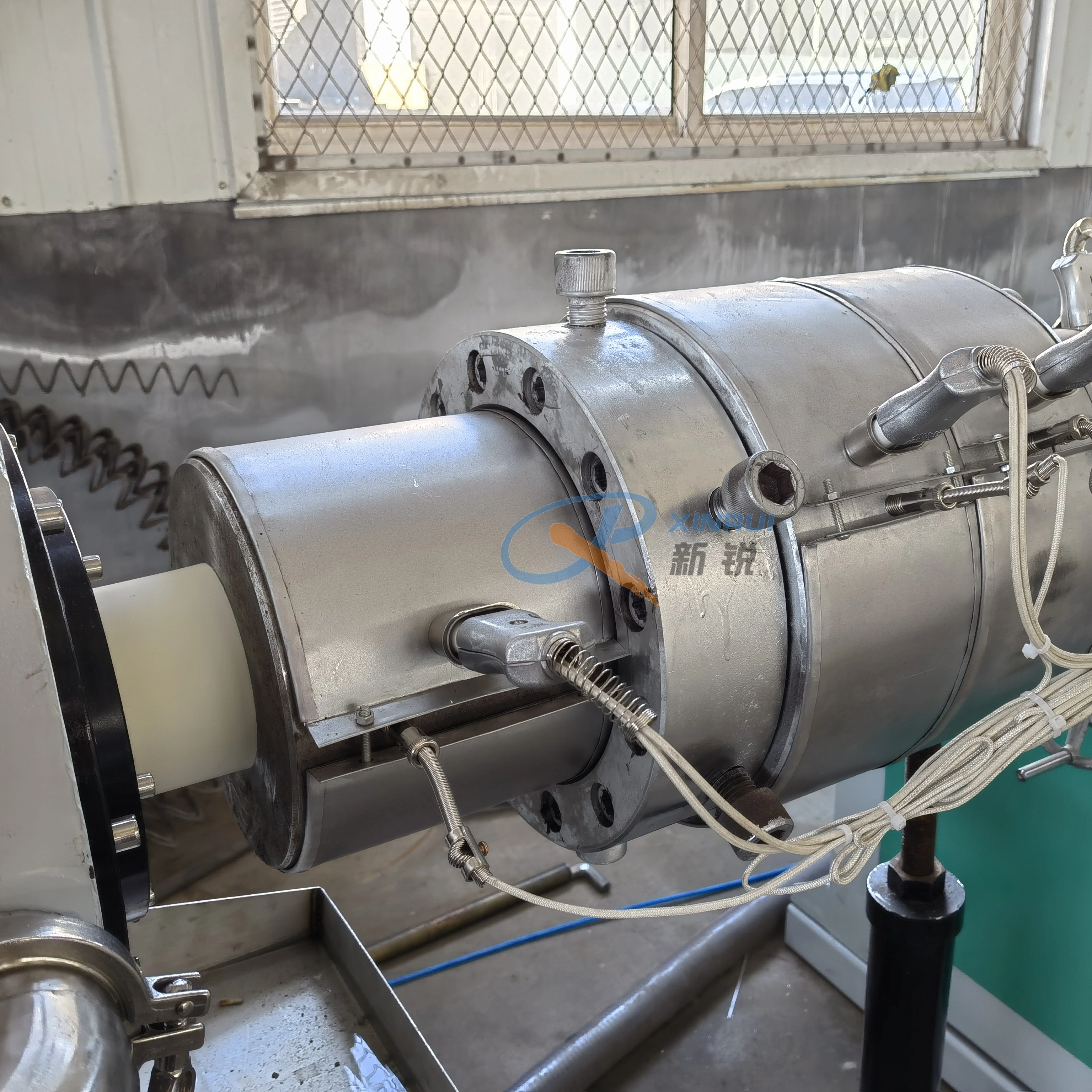

После пластификации расплав поступает в фильерную головку. Этот инструмент придает расплавленному пластику цилиндрический профиль. Производители обычно используют крестовины для стандартных труб. В матрицах-пауках используются металлические ножки для удержания центральной оправки. Однако эти ножки разделяют поток расплава, иногда создавая слабые линии сварки в готовой трубе. Корзинные штампы решают эту проблему. Они пропускают расплав через перфорированный цилиндр, полностью устраняя линии сварки и обеспечивая равномерную толщину стенок по всем осям.

Вакуумная калибровка и охлаждение

Горячая вновь сформированная труба выходит из матрицы и поступает в вакуумный калибровочный резервуар. Давление вакуума притягивает мягкий пластик к калибровочной втулке. Это замораживает внешний диаметр в соответствии с точными спецификациями. После калибровки труба поступает в многоступенчатые ванны распылительного охлаждения. Остужать пластик необходимо постепенно. Резкие перепады температуры вызывают внутренние напряжения и овальность трубы. При охлаждении распылением используется меньше воды, чем при полном погружении, и обеспечивается превосходная скорость теплопередачи.

Вытаскивание и резка

Тяговое устройство протягивает трубу через охлаждающие резервуары с точной скоростью. Тяговое усилие должно идеально соответствовать диаметру трубы. Для небольших труб требуются сдвоенные гусеничные ленты. Для труб большого диаметра требуется четыре, шесть или даже восемь гусениц, чтобы предотвратить проскальзывание. После вытягивания машина отрезает трубу нужной длины. Планетарные пилы вращаются вокруг трубы, одновременно разрезая и снимая фаски с кромки. Резаки с летучим ножом быстро разрезают трубы меньшего размера, не образуя пыли.

Изменения в конфигурации UPVC и CPVC

Покупатели часто ошибочно полагают, что все варианты ПВХ обрабатываются одинаково. Различные материалы требуют совершенно разных требований к оборудованию. Вы должны сопоставить металлургию машины и мощность привода непосредственно с предполагаемым полимером.

Стандартная обработка ПВХ и ПВХ

Непластифицированный ПВХ (UPVC) является отраслевым стандартом для жестких водопроводных и канализационных труб. особое При производстве труб из ПВХ внимание уделяется высокому крутящему моменту и строгой термической стабильности. Стандартные стволы, обработанные нитридом, эффективно справляются с использованием ПВХ. Зоны контроля температуры должны реагировать быстро, чтобы предотвратить возгорание термочувствительного ПВХ. Инженеры сосредоточены на максимизации выходной скорости при поддержании равномерного давления расплава.

Реалии трубопроводов из ХПВХ

Хлорированный ПВХ (ХПВХ) выдерживает гораздо более высокие температуры, что делает его идеальным для распределения горячей воды. Однако ХПВХ плохо обрабатывается на стандартном оборудовании. Его высокая вязкость расплава создает огромное трение сдвига. Кроме того, избыточное содержание хлора делает расплав очень коррозийным. Выделенный трубопровод из ХПВХ требует специальной конфигурации.

• Металлургия: стандартное азотирование быстро выходит из строя. Вам потребуются биметаллические винты и стволы, покрытые карбидом вольфрама или аналогичными высококачественными антикоррозийными сплавами.

• Системы привода: ХПВХ требует более низкой скорости вращения шнека, чтобы предотвратить возгорание, но требует значительно более высокого крутящего момента для выталкивания вязкого расплава.

• Конструкция штампа: для безопасной работы с термочувствительными материалами с высоким коэффициентом трения инструменты требуют специального хромирования и обтекаемых каналов потока.

Матрица решений по конфигурации

Многие руководители заводов задаются вопросом, может ли одна линия обрабатывать оба материала. Модернизация стандартной линии двойного назначения часто оказывается крайне неэффективной. Замена винтов и головок занимает часы, что приводит к остановке производства. Мы рекомендуем оценивать операционные цели с помощью этой матрицы.

Критерии критической оценки при выборе машины для изготовления труб из ПВХ

Брошюры OEM часто описывают наилучшие сценарии развития событий. Покупателям нужна скептическая, основанная на фактах основа для сравнения характеристик. Чтобы оценить современную машину для производства труб из ПВХ, необходимо оставить в стороне яркий маркетинг и проанализировать основные механические данные.

Реальная и номинальная мощность

Производители часто рекламируют максимальную теоретическую производительность (например, 500 кг/час). Вы должны проверить эти утверждения на предмет реальных эксплуатационных ограничений. Номинальная производительность предполагает идеальные условия с идеальной смолой. Реальные факторы производительности зависят от ограничений инструмента, процентного содержания наполнителя и длины охлаждающего бака. Машина может выдавливать 500 кг/час, но если охлаждающий резервуар эффективно охлаждает только 350 кг/час, ваша реальная производительность останется ограниченной 350 кг/час. Всегда оценивайте выходные данные на основе самого медленного последующего компонента.

Геометрия винта и цилиндра

Соотношение длины к диаметру (L/D) напрямую влияет на качество расплава. Типичные передаточные числа двухвинтовых двигателей варьируются от 22:1 до 36:1. Более высокий процент наполнителя из карбоната кальция требует более высокого соотношения L/D для обеспечения тщательного смешивания и предотвращения нерасплавленных частиц. Вы должны пересмотреть конструкцию шнека с учетом вашей конкретной рецептуры. Агрессивные зоны смешивания хорошо подходят для сильно заполненных труб, но могут сжечь незаполненные напорные трубы.

Профилирование энергоэффективности

Электричество составляет значительную часть операционных расходов. Оценивайте оборудование на основе удельного энергопотребления (SEC), измеряемого в кВт/кг перерабатываемого материала. Найдите три критических обновления. Синхронные двигатели с постоянными магнитами (PMSM) обеспечивают более высокий КПД, чем стандартные двигатели переменного тока. Изолированные ленты нагревателей предотвращают потери тепла в заводскую среду. Частотно-регулируемые приводы (ЧРП) оптимизируют потребляемую мощность всех двигателей. Эти функции значительно снижают долгосрочное энергопотребление.

Автоматизация и поточный контроль качества

Материальный перевес представляет собой чистую упущенную выгоду. Операторы, естественно, используют линии небольшой толщины, чтобы толщина не была ниже минимальной стандартной. Эту проблему решает интеграция ультразвукового измерения толщины стенок. Ультразвуковые сканеры считывают состояние стенки трубы на 360 градусов в режиме реального времени. Они подключаются к замкнутой системе управления. Если труба слишком толстая, система автоматически ускоряет вытягивание или замедляет экструдер. Эта автоматизация полностью исключает утечку материала.

Передовая практика: всегда запрашивайте у поставщика эмпирические данные об удельном энергопотреблении (SEC) для точного диаметра вашей трубы и нагрузки наполнителя, прежде чем завершить покупку.

Масштабирование: роль интеграции вспомогательного оборудования

Вспомогательные системы отличают установки начального уровня от масштабируемых коммерческих операций. Интеграция автоматизации переработки и переработки снижает зависимость от рабочей силы и стабилизирует качество продукции.

Автоматизация погрузочно-разгрузочных работ

Ручная загрузка смолы создает риск загрязнения и создает узкие места в рабочей силе. Коммерческие предприятия используют автоматизированные системы вакуумной загрузки из силоса в экструдер. Централизованная пневматическая транспортировка перемещает смолу, наполнители и добавки по закрытым трубам. Это предотвращает накопление пыли в цехах завода и гарантирует, что гравиметрический блендер никогда не высохнет.

Интеграция раструбов и раструбов

Трубы требуют раструбных концов для соединений. Вы можете выполнить это вручную в автономном режиме или интегрировать в линию автоматическую раструбовочную машину. Линейные раструбные машины синхронизируются напрямую со скоростью экструзионной линии. Они нагревают конец трубы и образуют раструбы типа U (для резиновых прокладок) или типа R (клей на растворителе). Правильная синхронизация гарантирует, что процесс распаковки никогда не приведет к остановке производства.

Интеграция системы переработки

Образование отходов происходит во время запуска, завершения работы и изменения размера. Выброс некондиционных труб снижает прибыль. Вы должны использовать специальные измельчители и измельчители. Измельчители разбивают длинные трубы на куски. Пульверизаторы измельчают эти куски в мелкий порошок. Вы можете безопасно повторно ввести этот измельченный материал в основной смеситель в контролируемом процентном соотношении. Переработка по замкнутому циклу защищает вашу прибыль.

Реалии реализации, уровень брака и производственные риски

Установка тяжелого промышленного оборудования редко происходит без проблем. Признание того, что пошло не так во время развертывания, поможет вам разработать надежную стратегию смягчения последствий.

Фаза заводской «обработки»

Первые 90 дней работы представляют собой реальные проблемы. Операторам приходится нелегко учиться при переходе на высокоавтоматизированные панели. Вам необходимо подобрать рецептуру смолы, соответствующую конкретному термическому профилю новых винтов. Ожидайте более высоких показателей брака в этот начальный период. Выделите достаточно времени инженерам OEM для проведения обучения на месте. Спешка с вводом в эксплуатацию гарантирует долгосрочную нестабильность работы.

Распространенные недостатки качества, связанные с оборудованием

Выявление коренных причин позволяет быстро предотвратить массовые потери.

• Эксцентриситет толщины стенки: обычно возникает из-за неправильно центрированного штифта матрицы или неравномерного охлаждающего распыления в первой вакуумной камере.

• Шероховатость внутренней поверхности: указывает на наличие влаги в сырье или недостаточную температуру головки.

• Преждевременное возгорание: возникает в результате чрезмерной скорости вращения шнека, изношенных зон цилиндра или отказа охлаждающих вентиляторов на цилиндре экструдера.

Прогнозы износа

Прозрачные предположения относительно срока службы деталей предотвращают внезапные бюджетные кризисы. Винты и стволы постоянно изнашиваются. Использование составов с высоким содержанием наполнителей (более 30% карбоната кальция) резко ускоряет этот износ. Стандартный винт, обрабатывающий высоконаполненную смолу, может потребовать ремонта через 10 000 часов. Регулярно контролируйте противодавление экструдера. Падение давления указывает на значительный износ шнека. Соответственно планируйте бюджет на замену запчастей.

Распространенная ошибка: невозможность точно совместить направляющие тяги с осью экструзии. Даже смещение в один градус создает серьезное внутреннее напряжение и изгибает конечный продукт.

Система рентабельности инвестиций: составление короткого списка поставщиков и дальнейшие шаги

Руководствуйтесь своим решением о покупке, основываясь на гарантированных результатах для бизнеса. Самая дешевая машина на старте часто становится самой дорогой в эксплуатации.

Соответствие и сертификаты

Машина не имеет никакой ценности, если она не может стабильно производить трубы, соответствующие стандартам регионального рынка. Вы должны гарантировать, что оборудование соответствует строгим допускам. Например, рынки Северной Америки требуют соблюдения стандарта ASTM D1785 для ПВХ класса 40/80 или AWWA C900 для муниципальных водопроводов. Европейские рынки требуют соответствия DIN и ISO. Попросите поставщиков предоставить тематические исследования, доказывающие, что их оборудование соответствует вашим конкретным целевым сертификатам при непрерывной работе.

Требования к комплексной проверке поставщиков

Отбирая надежную экструзионную линию для производства труб из ПВХ , требуйте прозрачности. Не принимайте устных заверений. Вы должны оценивать поставщиков на основе конкретных результатов.

1. Документированные заводские приемочные испытания (FAT): перед отправкой необходимо провести реальный прогон трубы определенного диаметра на предприятии поставщика. Проверьте выходную мощность и стабильность размеров лично.

2. Происхождение компонентов: проверьте спецификацию. В надежных машинах используются признанные во всем мире компоненты, такие как ПЛК Siemens, инверторы ABB и редукторы Zambello. Запатентованные электрические компоненты делают будущий ремонт невероятно трудным.

3. Четкие условия SLA: заключите соглашение об уровне обслуживания с подробным указанием сроков ввода в эксплуатацию. Убедитесь, что он гарантирует доступность запасных частей в определенные сроки, чтобы предотвратить длительные и дорогостоящие простои завода.

Заключение

Поиск высокопроизводительной экструзионной системы остается инвестицией на многие десятилетия. Это определяет прибыльность вашего производственного цеха на долгие годы вперед. Для достижения успеха необходимо не обращать внимания на первоначальные цены и полностью сосредоточиться на стабильном выходе продукции, стабильности расплава и эффективности использования материалов.

Для успешного продвижения вперед отдавайте предпочтение поставщикам, предоставляющим полностью прозрачные данные о потреблении энергии. Убедитесь, что они используют проверенные, признанные во всем мире электрические и механические компоненты. Наконец, вам потребуются специализированные конфигурации инструментов, адаптированные непосредственно к вашим конкретным требованиям к материалу, независимо от того, обрабатываете ли вы стандартный ПВХ с сильным наполнителем или высококоррозионные смолы из ХПВХ. Принятие этих мер гарантирует устойчивое и высокорентабельное производство.

Часто задаваемые вопросы

Вопрос: Каков типичный срок службы шнека и цилиндра экструзионной линии для труб из ПВХ?

О: Срок службы во многом зависит от типа материала и содержания наполнителя. Обработка стандартных составов обычно обеспечивает от 15 000 до 20 000 часов работы. Однако использование абразивного наполнителя из карбоната кальция (CaCO3) в больших количествах значительно ускоряет износ, часто сокращая срок службы до 10 000 часов, прежде чем потребуется профессиональный ремонт или полная замена.

Вопрос: Может ли одна и та же машина для производства труб работать как с ПВХ, так и с ХПВХ?

Ответ: Хотя это физически возможно за счет обширной модернизации, это остается крайне неэффективным. Коррозионная природа ХПВХ и высокая вязкость расплава требуют особых термических профилей, редукторов со сверхвысоким крутящим моментом и специализированных биметаллических инструментов. Замена компонентов останавливает производство. Специализированные машины представляют собой отраслевой стандарт максимальной эффективности и долговечности.

Вопрос: Как поточное измерение толщины влияет на окупаемость инвестиций?

Ответ: Автоматизированные ультразвуковые системы с замкнутым контуром постоянно контролируют и регулируют стенки трубы. Они не позволяют операторам из осторожности прокладывать трубу слишком толстой толщины. Сохраняя стену с минимально допустимым стандартным допуском, вы исключаете «бесполезную трату» материала. Такая экономия на сырье часто окупается за сканер в течение нескольких месяцев.

Вопрос: Какого размера производственная площадь требуется для полной экструзионной линии?

Ответ: Экструзия требует значительного линейного пространства. В зависимости от целевого диаметра трубы полная установка, включая экструдер, вакуумные калибровочные резервуары, обширные охлаждающие ванны, тяговые пути, резаки и автоматическое раструбное оборудование, обычно требует от 25 до 45 метров свободной линейной площади.
