В крупных инфраструктурных проектах выход из строя бетонного уплотнения часто связан не с установкой. Вместо этого мы находим основную причину в микроизменениях экструдированного профиля гидрошпонки. Малейшее несоответствие размеров может легко поставить под угрозу всю плотину, водохранилище или водоочистное сооружение. Настройка правильного оборудования выходит далеко за рамки достижения высоких скоростей вывода. Производители и крупные поставщики должны обеспечить безупречную стабильность размеров каждой партии. Ваши производственные линии должны постоянно соответствовать строгим допускам USACE и ACI, чтобы избежать катастрофических сбоев на местах. В этом руководстве излагаются требования к важнейшему оборудованию, выбору экструзионной головки и необходимой последующей калибровке. Мы исследуем, как прецизионные инструменты устраняют остаточное напряжение и усадку материала во время непрерывных операций. Вы узнаете, что именно нужно для создания соответствующих требованиям, готовых для подрядчиков профилей для динамических и статических сред. Овладев этими техническими нюансами, вы обеспечите надежное соединение на месте и защитите долгосрочную целостность конструкции.
Ключевые выводы
Конфигурации машины должны соответствовать профилям конкретного проекта (например, центральная выпуклость для компенсаторов, плоскоребристая для статических строительных швов) с помощью высокоточных сменных экструзионных матриц.
Качественная герметизация бетонных швов во многом зависит от охлаждения машины и калибровки тягового механизма, что позволяет предотвратить остаточное напряжение, деформацию кромок или усадку материала.
Оценка машины для гидроизоляции ПВХ требует тщательного изучения способности конструкции шнека обрабатывать специализированные соединения без ухудшения прочности ПВХ или химической стойкости.
Окупаемость инвестиций зависит от скорости смены инструмента, степени сокращения отходов и способности поддерживать однородную толщину для надежной термической сварки на месте.
Согласование производительности машин с реалиями совместных строительных работ
Строительные подрядчики требуют очень конкретной геометрии профиля. Они выбирают эти формы на основе ожидаемого движения внутри строительного шва . Мы видим разнообразные требования на разных объектах инфраструктуры. Плотина требует других уплотнений, чем коммерческий подвал. Ваше экструзионное оборудование должно оставаться достаточно универсальным, чтобы обеспечивать быструю смену профилей без длительного простоя.
Учитывайте следующие общие требования конечных пользователей, которые вам необходимо удовлетворить:
Профили разрывного полотна: разработаны для участков, испытывающих экстремальные сдвиговые движения. Сеть разрывается, чтобы защитить основную U-образную лампу от огромного напряжения.
Лабиринтные профили: в первую очередь предназначены для вертикальных холодных швов. Они создают сложный механический путь, останавливающий активную миграцию воды.
Конструкции с центральным шариком: идеально подходят для компенсационных зазоров с большой подвижностью. Они безопасно компенсируют значительные боковые и поперечные структурные сдвиги.
Компоновка с плоскими ребрами: лучше всего подходит для статических приложений, где движение практически отсутствует.
Согласованность размеров напрямую влияет на успех сварки на месте. При установке на месте требуется перекрытие минимум 10 см. Подрядчики полагаются на точную сварку горячим железом, чтобы обеспечить плавное соединение этих секций. Если ваше экструзионное оборудование дает неровные края, сбои при сварке на месте становятся неизбежными. Вы должны гарантировать однородность кромки от первого до последнего метра.
Нормативные стандарты определяют ваши базовые производственные возможности. В условиях высоких напряжений требуются высококачественные первичные полимеры. Ваша производственная линия должна обрабатывать этот плотный материал без ухудшения его физических свойств. Он должен соответствовать отраслевым стандартам, таким как USACE CRD-C572. Кроме того, предприятия, обслуживающие питьевую воду, будут строго требовать соблюдения требований NSF 61. Конфигурации оборудования должны соответствовать этим строгим требованиям к соединениям.

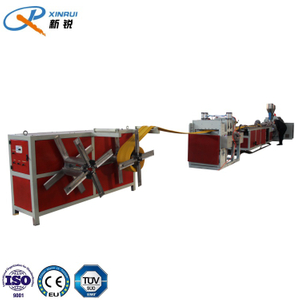

Конфигурация экструзионной линии для производства гидрошпонок
Выбор подходящей машины для гидроизоляции ПВХ начинается с одношнекового экструдера. Вы должны тщательно оценить конструкцию винта. Соотношение длины и диаметра (L/D) играет огромную роль в обработке материалов. Оптимальное соотношение L/D обеспечивает тщательную пластификацию. Это позволяет плотному полимеру плавиться равномерно, не горя. Если соотношение слишком короткое, вы рискуете получить нерасплавленные частицы. Если она слишком длинная, чрезмерное тепло сдвига разрушает полимерную цепь.
Операторам также приходится выбирать между стандартными и вентилируемыми стволами. Это решение полностью зависит от влажности сырья.
| | Стандартные и вентилируемые цилиндры экструдера |
Особенность | Стандартный ствол | Вентилируемая бочка |
Обработка влаги | Требует предварительно высушенных материалов. | Удаляет влагу и газы во время экструзии. |
Пригодность материала | Сухие, высокостабильные соединения ПВХ. | Гигроскопичные смеси или слегка влажные смеси. |
Риск пористости | Высокий риск, если влага попадет в бункер. | Низкий риск благодаря активной вакуумной экстракции. |
Конструкция головки штампа сильно влияет на конечную геометрию готового изделия. Т-образные штампы по индивидуальному заказу позволяют создавать сложные формы, такие как толстые центральные луковицы и ребристые гантельные концы. Точная обработка матрицы обеспечивает сбалансированное течение расплава по всей ширине.
Фактор риска: Неправильная конструкция фильеры приводит к неравномерному распределению материала. Этот дефект создает невидимые слабые места вдоль ребер или луковиц. Под мощным давлением заливки бетона эти скрытые дефекты разрушаются. Они часто вызывают катастрофические утечки в подземных сооружениях спустя долгое время после того, как подрядчики покинули объект.
Мы также должны внедрить замкнутый контур регулирования давления и температуры расплава. ПВХ очень чувствителен к термическому разложению. Усовершенствованные системы управления непрерывно автоматически регулируют диапазоны нагревателей. Эта стабильность гарантирует, что полимер сохраняет важные характеристики устойчивости к ультрафиолетовому излучению, озону и химическому воздействию. Фаза нагрева должна строго контролироваться, чтобы не испортить конечный продукт.
Калибровка на выходе: охлаждение, отвод и намотка
Успешное производство гидроизоляционных материалов во многом зависит от тщательной последующей калибровки. Как только расплав выходит из фильеры, вступает в силу вакуумная калибровка и резервуары водяного охлаждения. Чтобы мгновенно зафиксировать форму профиля, вам потребуется необходимая длина и температура. Поэтапное охлаждение предотвращает внезапный тепловой удар, фиксируя заданные размеры.
Ошибка, которую следует избегать: Недостаточная длина охлаждения остается частой эксплуатационной ошибкой. Это приводит к проседанию или деформации самых толстых частей профиля, особенно центральной луковицы. Если сердечник остается горячим, перед свертыванием он сжимается неравномерно.
Тягачи-тягачи тянут отвержденный профиль по линии. Вам следует использовать двухгусеничные или многоременные съемники. Оснастите эти тяговые ремни мягкими резиновыми подушками. Твердые гусеницы разрушат ребристые элементы конструкции, лишая их сцепления с залитым бетоном.
Синхронизация скорости экструдера и тягового устройства абсолютно необходима. Необходимо предотвратить продольное растяжение. Растяжение навсегда нарушает указанную прочность на растяжение. Следуйте этим элементам управления последовательностью, чтобы обеспечить гармонию:
Установите лазерные микрометры непосредственно после ванны первичного охлаждения.
Свяжите данные микрометра с основным программируемым логическим контроллером (ПЛК).
Установите жесткие параметры для допустимых отклонений ширины и толщины.
Разрешите ПЛК автоматически регулировать скорость вытягивания с микроприращениями.
Проводите ручную проверку натяжения на намоточной станции каждый час работы.
Наконец, тщательно настройте механизмы намотки. Автоматические намоточные машины с двумя станциями обеспечивают бесперебойную работу. Установите их для стандартных 30-метровых рулонов. Они должны сохранять надлежащее натяжение на протяжении всего цикла намотки. Слишком сильное натяжение создает в пластике постоянную память изгиба. Подрядчикам очень сложно уложить запомненные рулоны на стройплощадке.
Снижение производственных рисков и материальных ограничений
Производство гидрошпонок премиум-класса требует строгой материальной дисциплины. Мы часто сталкиваемся со спорами о переработанных и первичных материалах. При смешивании измельченного материала ваше оборудование требует особых приспособлений, таких как улучшенная фильтрация расплава и вентилируемые бочки.
Однако инфраструктурные проекты с высокой нагрузкой обычно полностью запрещают переизмельчение. Спецификации требуют плотных, высокопластифицированных исходных компаундов. Машина должна превосходно плавить этот конкретный состав. Не ставьте под угрозу физическую целостность, чтобы сэкономить незначительные суммы на затратах на сырье.
В отрасли наблюдается растущий спрос на возможности совместной экструзии. Многим подрядчикам нужны гибридные решения для решения сложных проблем с влажностью почвы. Им нужны гидрофильные, набухающие полоски, экструдированные непосредственно на жесткое основание. Оценка машин, способных выполнять этот процесс, дает вам конкурентное преимущество. Для этого требуется вторичный микроэкструдер, который беспрепятственно подает продукт в общую матрицу.
Изменения результатов представляют постоянную угрозу для контроля качества. Колебания температуры окружающей среды и локальные падения напряжения влияют на размеры профиля. Внезапное похолодание на заводе может быстро снизить эффективность охлаждающего резервуара. Вам нужны надежные массивы датчиков для обнаружения и смягчения этих изменений.
| | Общие производственные риски и вмешательство датчиков |
Экологический фактор | Влияние на профиль | Необходимый датчик/вмешательство |
Падение напряжения | Непостоянная скорость вращения шнека, вызывающая скачок потока расплава. | Стабилизаторы мощности и контроль частоты вращения с обратной связью. |
Изменения температуры окружающей среды | Неравномерная температура охлаждающего бака приводит к изменению размеров. | Термостатические клапаны автоматически регулируют подачу охлажденной воды. |
Бункерный мост | Голодный винт, в результате чего профили становятся полыми или тонкими. | Емкостные датчики уровня, активирующие сигнализацию бункера. |
Логика составления короткого списка: оценка спецификаций поставщиков и рентабельности инвестиций
При покупке новой линии сначала оцените эффективность замены инструмента. Учитывайте точное время, необходимое для замены штампа с плоского макета шириной 20 см на ребристый макет шириной 30 см. Быстрая и оптимизированная перенастройка напрямую влияет на общую эффективность оборудования (OEE). Каждый час, потраченный на выравнивание новой кости, представляет собой час потерянного дохода. Ищите быстроразъемные зажимы и предварительно выровненные зоны нагрева.
Тщательно оцените уровень автоматизации и трудозатраты. Изготовление надежной гидрошпонки из ПВХ не должно требовать постоянного ручного вмешательства. Определите точную ценность сенсорных экранов ПЛК для вашего персонала. Функции памяти рецептов позволяют операторам мгновенно загружать сохраненные профили нагрева и скорости. Это исключает разрушительные догадки при смене продукта. Автоматизированные системы резки и намотки еще больше сокращают затраты на рабочую силу и снижают риски безопасности.
Поддержка поставщиков остается решающим фактором. Никогда не покупайте экструзионную линию, основываясь только на стандартных брошюрах. Ищите производителей оборудования, которые проводят комплексные заводские приемочные испытания (FAT).
Вы должны потребовать, чтобы они провели FAT с использованием вашего конкретного состава и конструкции вашего штампа. Ввод оборудования в эксплуатацию за пределами площадки подтверждает его работоспособность перед отправкой. Это позволяет вам проверять однородность кромок, эффективность охлаждения и максимальную производительность в режиме реального времени. Этот скептический и практический подход защищает ваши капиталовложения и гарантирует немедленную готовность к работе после установки.
Заключение
Производство упругих уплотнений — это производственный процесс с высокими ставками. Точность экструзии напрямую определяет целостность гидроизоляции плотин, резервуаров и глубоких фундаментов. Вы не можете допустить смещения размеров или внутренних напряжений материала где-либо на линии.
Не переусердствуйте с исходной скоростью вывода, измеряемой в килограммах в час. Отдавайте предпочтение оборудованию, которое обеспечивает стабильную пластификацию, точную подачу штампа и надежное охлаждение на выходе. Эти характеристики гарантируют стабильные, податливые профили для превосходной герметизации бетонных швов . Быстрое производство ничего не значит, если валки не проходят строгие полевые проверки.
Проведите аудит вашего текущего или целевого конвейера проектов сегодня. Определите конкретную геометрию и соответствие стандартам, требуемым вашими региональными подрядчиками. Используйте эти точные чертежи САПР, чтобы требовать от поставщиков оборудования реальных гарантий производительности. Привлекать их к ответственности за каждый миллиметр допуска.
Часто задаваемые вопросы
Вопрос: Какова типичная производственная мощность стандартной машины для гидроизоляции ПВХ?
Ответ: Производительность во многом зависит от размера экструдера. Одновинтовая модель диаметром 75 мм сильно отличается от модели диаметром 90 мм. Производительность обычно колеблется от 150 до 350 кг в час. Однако сложная геометрия с толстыми центральными колбами требует более низкой скорости линии для обеспечения надлежащего охлаждения и стабильности размеров.
Вопрос: Может ли одна машина производить гидрошпонки из ПВХ и ТПВ (термопластичный вулканизат)?
О: Да, но вам необходимо внести определенные настройки оборудования. ТПВ ведет себя по-другому при сдвиговых и термических нагрузках по сравнению с высокопластифицированным ПВХ. Обработка обоих материалов требует специальной конструкции шнеков и легко адаптируемых параметров контроля температуры для предотвращения деградации полимера.
Вопрос: Как конфигурация машины влияет на возможность горячей сварки конечного продукта?
Ответ: Точная экструзия и калиброванные тянущие устройства предотвращают внутреннее напряжение и деформацию кромок. Если полученные края будут неровными или несут внутреннее натяжение лески, подрядчикам придется столкнуться с трудностями. Они не могут обеспечить обязательные водонепроницаемые термоплавкие соединения, необходимые на месте.
